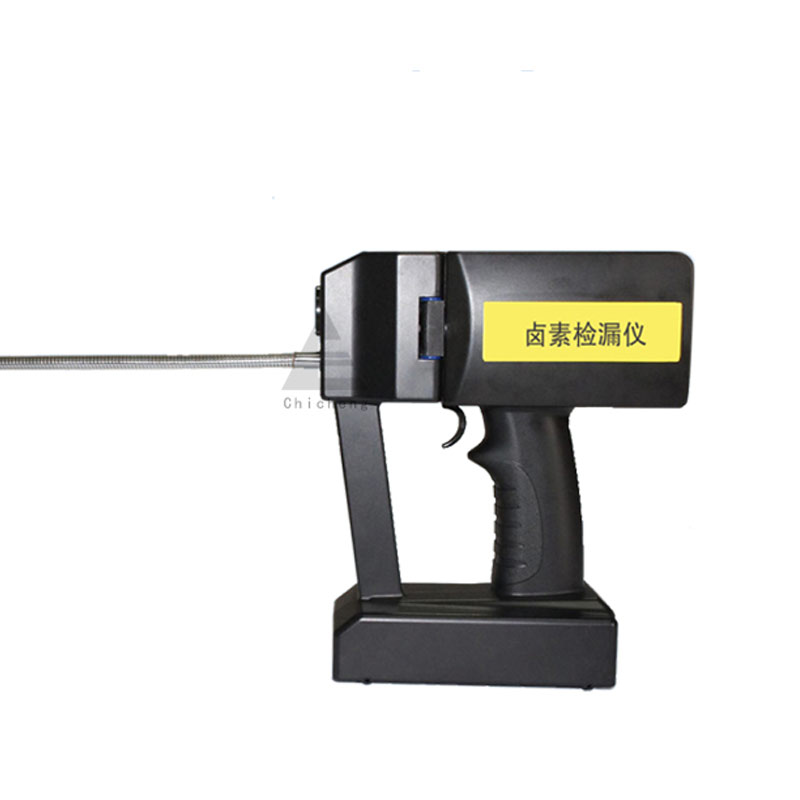

CFL-950手持式卤素SF6定量检漏仪

CFL-950手持式卤素SF6定量检漏仪适用于电力、铁道、电器制造、化工、消防器材以及原子物理科研等部门对充有卤素气体的设备、容器进行泄露检测,快速准确的进行定性、定量测量和分析。同时也适合于卤素高压开关厂作为卤素电器设备及出口产品的配套仪器。

  • 检测气体: SF6
  • 测试范围: 0-1000ppm
  • 检测距离: 红外
  • 安装方式:
产品详情

 随着国内变电站电压等级的逐步提高,目前电力部门SF6高压断路器的使用量大约以15%/ 年的速度增长,在高压、超高压及特高压开关领域,SF6气体几乎成为唯一的绝缘和灭弧介质,但SF6高压开关大多是安装在室内,空气流动较为缓慢,一旦SF6气体发生泄露,容易造成局部缺氧,致使工作人员因缺氧窒息,对人员生命安全造成极大的安全隐患。同时也对高压断路器的灭弧效果极大程度的降低,对断路器本体造成损坏。因此一旦发现SF6气体发生泄露,就必须采取相应的措施,准确寻找到泄漏点,对泄漏点进行修复,及时消除高压断路器的安全隐患。

        本设备适用于电力、铁道、电器制造、化工、消防器材以及原子物理科研等部门对充有卤素气体的设备、容器进行泄露检测,快速准确的进行定性、定量测量和分析。同时也适合于卤素高压开关厂作为卤素电器设备及出口产品的配套仪器。

        本设备引用下列标准,通过引用标准中的相关条文构成本标准的条文。由此规定了本设备的技术要求、验收规则、检验方法、适用范围、包装要求、标志、运输及储存。

        1、DL/T 639-1997 六氟化硫电气设备运行、试验及检修人员安全防护细则

        2、GB11023-89高压开关设备六氟化硫气体密封试验方法

        3、DLT846.6-2004 六氟化硫气体检漏仪

        4、国电公司72号附件3[1999] 高压开关设备质量监督管理办法

        5、GB/T 17626 电磁兼容试验和测量技术

        6、GB/T 2423电工电子产品环境试验

        7、DL/T596电力设备预防性试验规程

        8、GB/T 6388 运输包装收发货标志

       高精度手持式SF6气体检漏仪通过检测SF6气体浓度值,根据用户设定浓度阀值进行声光报警,以及检测数据变化趋势图等多种方式,准确的查找SF6气体泄露点,以及定量检测SF6断路器和GIS的泄漏量及年泄漏率,对于卤素设备检修带来极大便利。

        ¨ 采用泵吸式,NDIR单光束双波长红外测量技术,检测灵敏度高、准确稳定;

        ¨ 采用数字处理技术,以及独特的漂移控制及温度补偿电路,抗干扰能力强;

        ¨ 具备电池低电量、传感器故障、检测过程中超量程等全功能自检功能;

        ¨ 采用彩色大屏幕点阵式液晶显示、全中文菜单式功能管理;

        ¨ 检测过程实时显示检测数据,同时具备动态波形曲线分析图;

        ¨ 可设置报警下限,屏幕显示报警设定值,采用声光报警方式;

        ¨ 被测设备泄露量及泄露率的自动计算;

        ¨ 具备自校准功能;

        ¨ 大容量可充电锂电池,连续工作时间大于5小时;

        ¨ 时钟万年历功能;        ¨ 体积小巧,便于手持测量;

        ¨ 具备100条数据、波形存储功能,编号以及翻阅查询功能;

        ¨ 高亮度LED光源,可为手电照明使用;

        ¨ 通过USB1.1接口连接上位机,应用数据分析软件进行相应数据分析,处理,打印;

技术参数
技术参数参数值技术参数参数值
测量方式NDIR单光束双波长红外测量技术重复性能<2%
监测气体卤素气体气泵抽取速度1L/min
测量范围0~1000ppm持续工作时间不低于5小时
分辨力0.1ppm仪表启动预热时间≤2分钟
精度±(1.5%+5d)响应时间小于5秒
通讯接口USB1.1恢复时间小于10秒
充电适配器规格DC12V/2A环境温度-20℃~+50℃
浪涌(冲击)抗扰度±1.2kV环境湿度相对湿度5~95%(无冷凝)
防护等级IP33,双重绝缘,CATII级标准大气压力50kPa~110kPa
外形尺寸宽200mm×深240mm×高80mm主机重量1KG


产品配件

本产品包装盒内提供仪器一台、说明书一份、合格证一份、保修卡一份。
